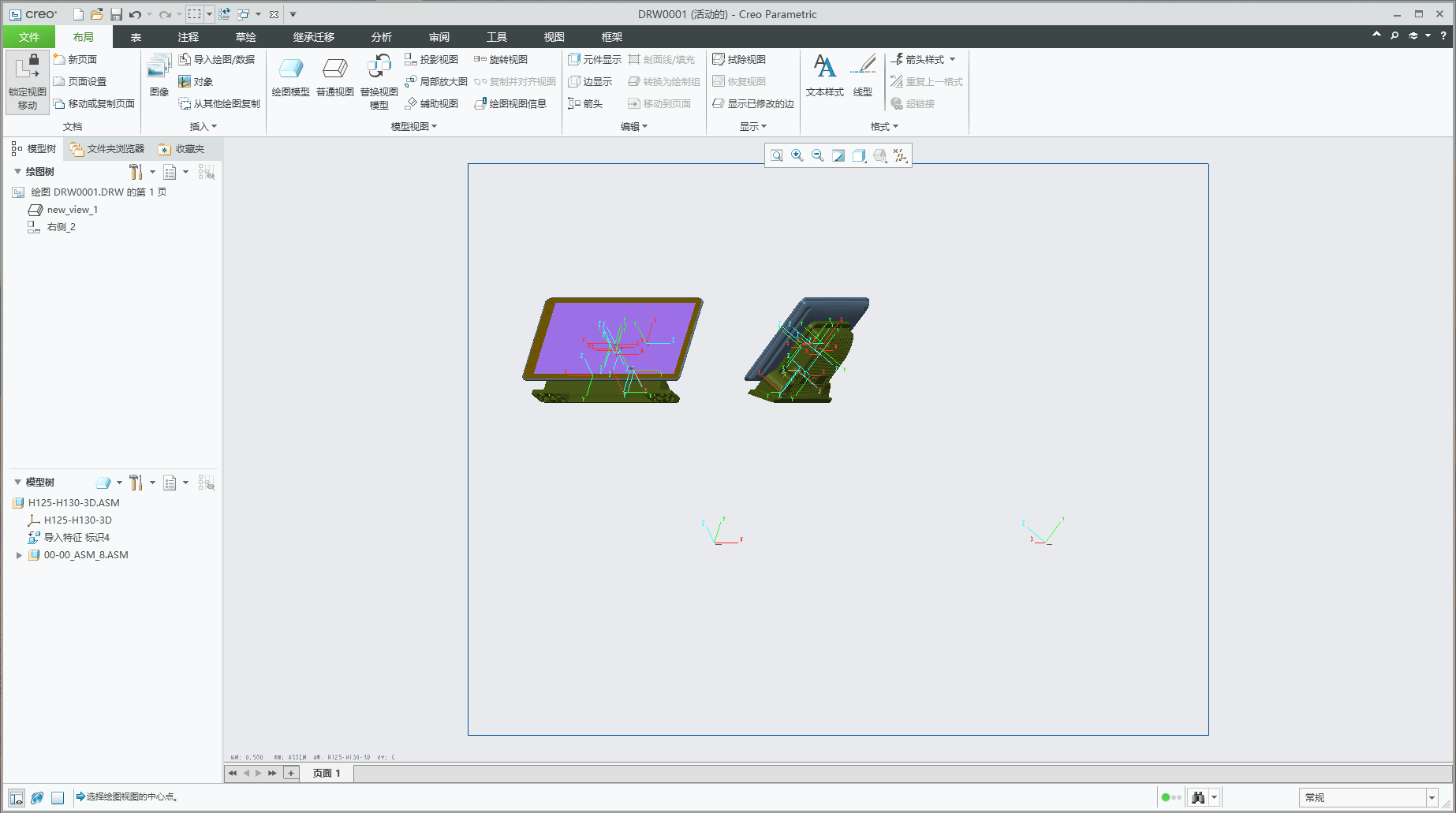

creo parametric软件利用stp文件做投影图的时候,可能会碰到两个难题: 1,单位不对,creo可能用的mm单位,但是导出dwg可能却是inch 2,比例不对,creo在做投影图的时候,会自动根据你的当前页面设置做缩放,或者1:2,或者1:3,然后你的2d文件在CAD或者CorelDraw中打开的时候,度量尺寸就会出错 问题1解决方法: 1,我用的是creo 8.0.3.0,点文件,新建,选绘图,指定模板为空 2,这就打开了creo新的绘图窗口,点文件,准备,绘图属性, 3,在绘图属性窗口…
